PE管焊接方法及步骤:
PE管对口

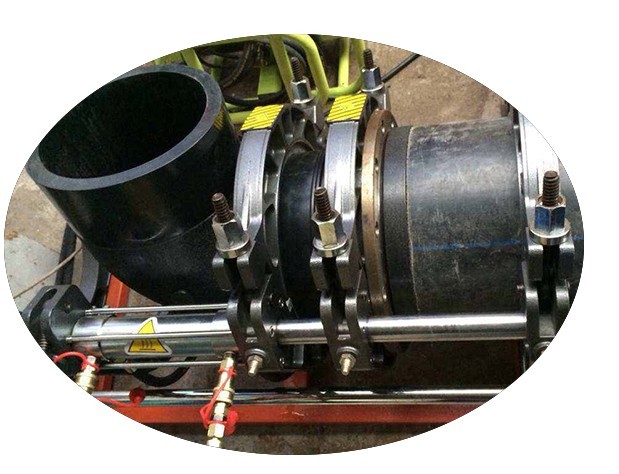

1.将需焊接的PE管、件固定在对接机上,按管材尺寸使用夹具。用刷子和棉布块将管口的氧化层、油污、尘埃清除干净。
2.两待连接件的连接端应伸出焊机夹具一定自由长度,并校直两对应的待连接件,使其在同一轴线上。错边不宜大于壁厚的10%。
3.端面用铣刀刨光,使对接端面光滑、平整、清洁、垂直。注意:应先启动铣刀,然后慢慢转动进给手轮,当出现连续切削时撤去铣刀盘,通过调节夹具的松紧(必要时转动管材)来校直两对接件。
壁厚mm | 管道吸热时间s | 切换允最大时间s | 增压冷却时间s | 冷却时间min |
≤4.5 | 45 | 5 | 5 | 6 |
4.5-7 | 45-70 | 5-6 | 5-6 | 6-10 |
7-12 | 70-120 | 8-9 | 8-9 | 10-16 |
12-19 | 120-190 | 8-10 | 8-11 | 16-24 |
19-26 | 190-260 | 10-12 | 11-14 | 24-32 |
26-37 | 260-370 | 12-16 | 14-19 | 32-45 |
37-50 | 370-500 | 16-20 | 19-25 | 45-60 |
50-70 | 500-700 | 20-25 | 25-35 | 60-80 |
吸热阶段
加热板自动升温至绿色指示灯亮或达到设定温度,将需焊接的管材、管件合拢使端面加热,进给手轮当两端面受压到达相应的翻边停止进给,保持吸热状态。将PE管材、管件从加热板上分开,再将两加热端面合拢对接,(参见吸热时间表)经加热后的两个管口熔化,当加热至熔融状态即完成了吸热过程。在环境温度为20℃时,加热时间规定在10×厚(mm)秒,要求焊接面平整凸起高度达到要求的值。 注:此阶段要求达到规定要求的凸缘即可,保持压力进行吸热就可以。不可以持续加大压力!
卸除电热平模板
当完成吸热过程去掉电加热板同时迅速开始加压(参见对接压力表),操作熟练到10秒内完成:特别是环境温度低时尽可能地缩短,其端面冷却非常快,对接速度慢,直接影响焊接的质量。
冷却接口

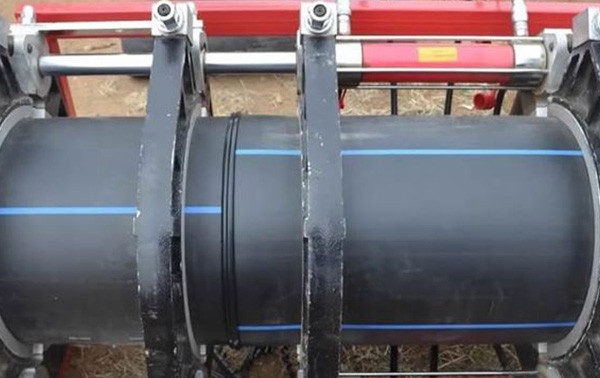

接口完成后,在卡具上应稳住对口,让其自然冷却,一般来说 DN110口径以下的小口径需要冷却20分钟以上 ,DN110以上口径需冷却半个小时以上。也根据手感判断,如果翻遍温度不是很热 ,证明达到冷却时间。可进行另一端对口的组对和熔热接口。打开夹具后卸除卡具对熔融接合口的外观进行检查,对口热熔环向高度、宽度成形应均匀、美观、其高度宽度应适宜。
PE给水管焊接中
PE给水管施工安装要严格按照热熔对接机焊接操作说明进行操作,包括管道的热熔时间,冷却时间,焊接温度,合理损耗,焊接电压等等焊接参数,PE管的焊接操作过程是非常严格的,如若稍有不慎将会影响整个工程的焊接质量,影响管道的正常运行。
季节影响PE给水管焊接的温度及时间
(公式)PE给水管焊接时间=PE给水管壁厚 x 10秒,例如,口径DN110,1.6MPa PE给水管的壁享为10.0mm ,那么就是10mm x10s= 100s详细如下:
在春季时,温度在10℃-20℃时,PE给水管的焊接温度一般设定为220度,加热时间为壁厚乘以10秒。
在夏季时,温度在20℃-30℃时,PE给水管的焊接温度一般设定为210度,加热时间为壁厚乘以10秒。
在秋季时,温度在0℃-10℃时,PE给水管的焊接温度一般设定为225度,加热时间为壁厚乘以11秒。
在冬季时,温度在0℃以下时,PE给水管的焊接温度一般设定为230度,加热时间为壁厚乘以12秒。
PE给水管焊接冷却时间,一般根据口径来计算。 口径为DN110以下的小口径PE给水管(以1.6Mpa为例)需要冷却20分钟以上, 口径DN110以上则需冷却30分钟以上。通常根据手感判断,摸上去温度不是很热,证明达到冷却时间。
